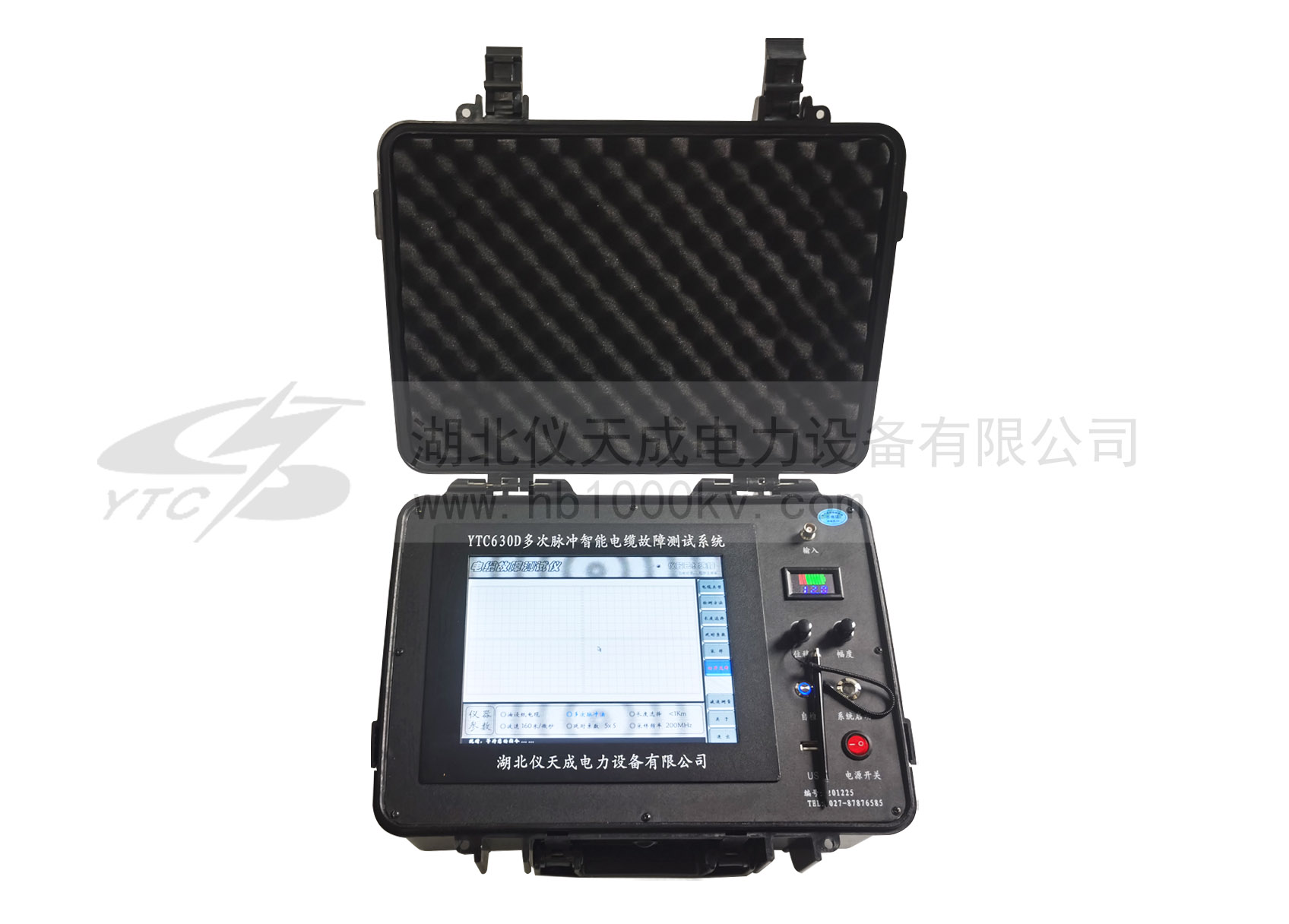

YTC630D多次脈沖智能電纜故障測試系統

YTC630D多次脈沖智能電纜故障測試系統能方便有效檢測35kv以下等級各類電纜的短路、開路和低阻接地故障以及泄漏性高阻故障、閃絡性高阻故障。
YTC630D多次脈沖智能電纜故障測試系統是在目前先進的二次脈沖法電纜故障測試儀應用技術基礎上發展起來的。除具備多次脈沖法電纜故障測試儀的全部優點外，還拓展了一個重要特點、就是在沖擊高壓閃絡的同時、脈沖發生器連續發送不同延遲時間的一組八個電纜故障測試脈沖和一組八個電纜全長測試脈沖（總共16個測試脈沖）。操作人員可從屏幕上八組電纜故障波形中挑選出一個最便于分析判斷的電纜故障反射波形。省去繁雜的參數設置和反復的沖擊高壓閃絡時間。因為這八組故障波形是在沖擊高壓觸發脈沖發生器的瞬間以不同時間間隔獲得的。省去笨重的中壓延弧裝置，簡化測試手段，給用戶提供了更為簡捷的故障波形判斷方法。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC630D多次脈沖智能電纜故障測試系統采用目前國際上最先進的“多次脈沖法”技術，自主知識產權的測試技術和具有中國特色的多次脈沖發生器，使其具有最好的電纜故障波形判斷能力和最簡單方便的操作系統。本儀器具有獨立的知識產權，國內率先研制成功、國內獨一無二的“多次脈沖法”電纜故障測試儀。多次脈沖法的先進之處在于、現場測試獲得的故障波形使操作者有更多的選擇余地，不再為獲得一個理想多次脈沖波形而不斷在測試中調節測試脈沖的延遲時間,不用配備笨重的中壓延弧設備。降低了對操作人員的技術和經驗要求。提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。
多次脈沖電纜故障測試儀的整體技術可以與國外同類產品媲美，其性能價格比也大大優于國內外同類產品。
多次脈沖電纜故障測試儀采用超大真彩觸摸屏幕，波形特征顯示清晰。由于采用定義明確的屏幕觸摸模擬按鍵，操作十分簡單。

產品別稱：電纜故障測試儀、電纜故障檢測儀、定點儀、多次脈沖電纜故障測試儀、智能電纜故障測試儀、多次脈沖電纜故障測試系統、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障定點儀、電纜路徑儀。

產品特點：
1、可測35KV以下等級所有電纜的故障。
2、采用國際最先進的“多次脈沖法”測試技術。同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法。
3、任何高阻故障均呈現最簡單的類似于低壓脈沖短路故障波形特征，極易判讀。具有方便用戶的軟件和全中文菜單以及熒屏觸摸模擬按鍵操作。
4、檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
5、超大液晶觸摸屏作為顯示終端。
6、儀器具有強大的數據處理能力和友好的顯示界面。
7、具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
8、操作簡單，可靠性高
9、具有極高的性價比。
10、無測試盲區。
11、內置電源，可在無外接電源環境下測試電纜的開路及低阻短路故障。

技術參數 TECHNICAL PARAMETERS

項目	多次脈沖電纜故障測試儀技術參數
測試方法：	多次脈沖法；沖擊高壓電流取樣法；低壓脈沖法
沖擊高壓：	可達38KV
測試距離：	32Km
無測試盲區
讀數分辨率：	0.1m
系統測試精度小于：	20cm
測試電纜長度設有：	短距離（＜1Km ）
	中距離（＜3Km）
	長距離（＞3 Km）三種
測試脈沖幅度：	約600V_P-P
測試波形儲存功能：	能將現場測試波形按規定順序方便地存儲儀器內，供隨時調用比對觀察。現場測試波形無限存儲。
工作條件:	溫度-15℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg
無測試盲區
多次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似使用低壓脈沖法測試電纜短路故障的波形。
故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。故障點距離的判斷更加準確。

項目	聲磁數顯同步定點儀技術參數
數顯距離：	最大100米，最小0.1米。
定點誤差:	<0.1米。
電磁通道接收機靈敏度:	<5μV。
聲音通道音頻放大器增益:	>70dB。
50Hz工頻抑制度:	>40dB。
電源：	7.4V/2600mAh聚合物鋰電池。
功耗：	<100mA (0.7W) 充滿電后可連續工作24小時以上。
工作環境：	溫度-20℃—+50℃，濕度80% 。

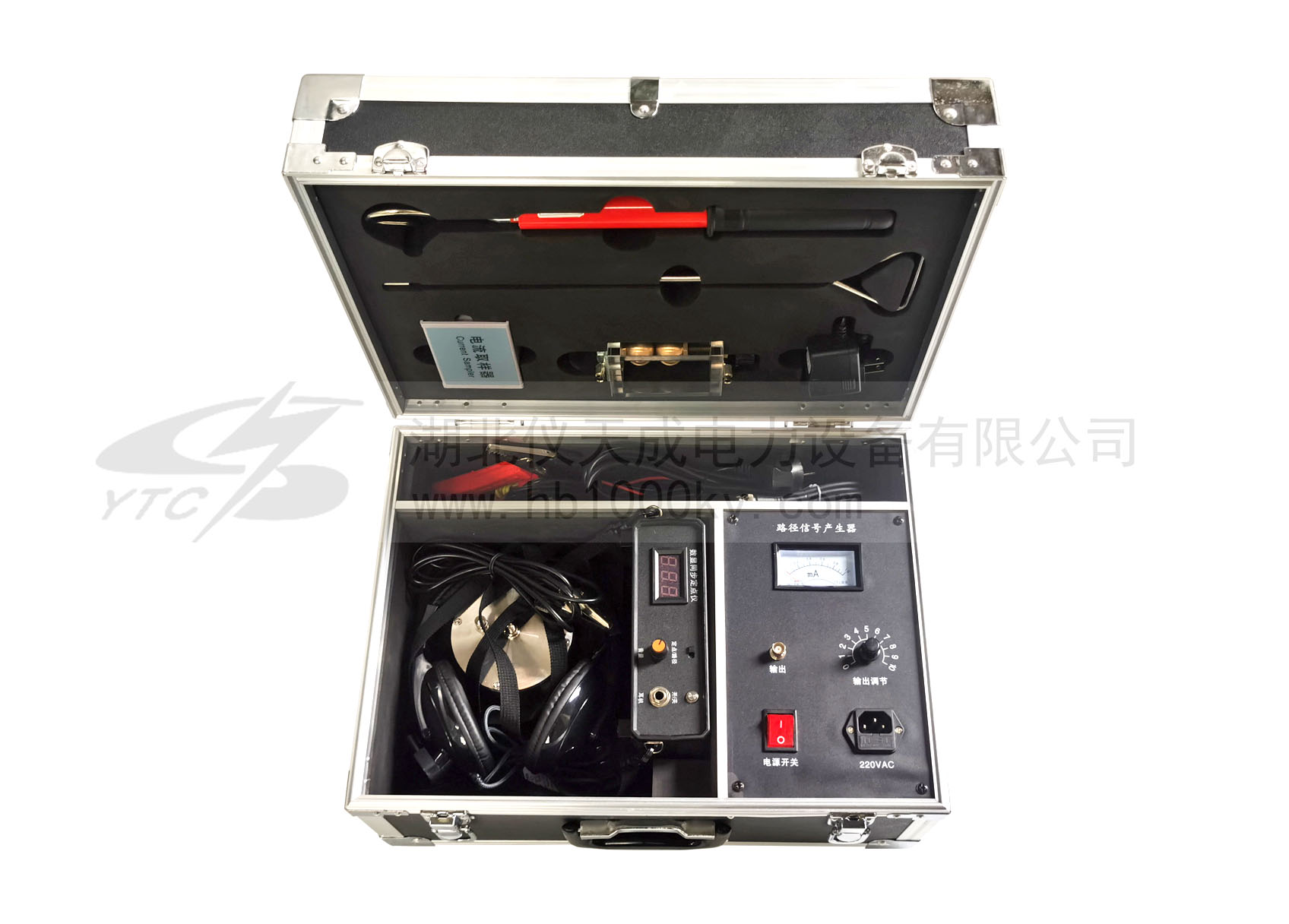

項目	電纜路徑測試儀技術參數
輸出功率：	在負載電阻為10歐姆時，輸出功率大于30瓦，并且連續可調。
工作頻率：	15KHz
工作方式：	斷續（重復周期1Hz/秒），等幅，調幅（調制頻率400—1000Hz）等幅輸出適合差拍式接收機，調幅輸出適合直放式倍壓檢波接收機。
電源：	交流220V
環境條件：	溫度-25℃～+50℃攝氏度，濕度小于95%
具有自動過熱、過載保護功能，可連續工作八小時以上。

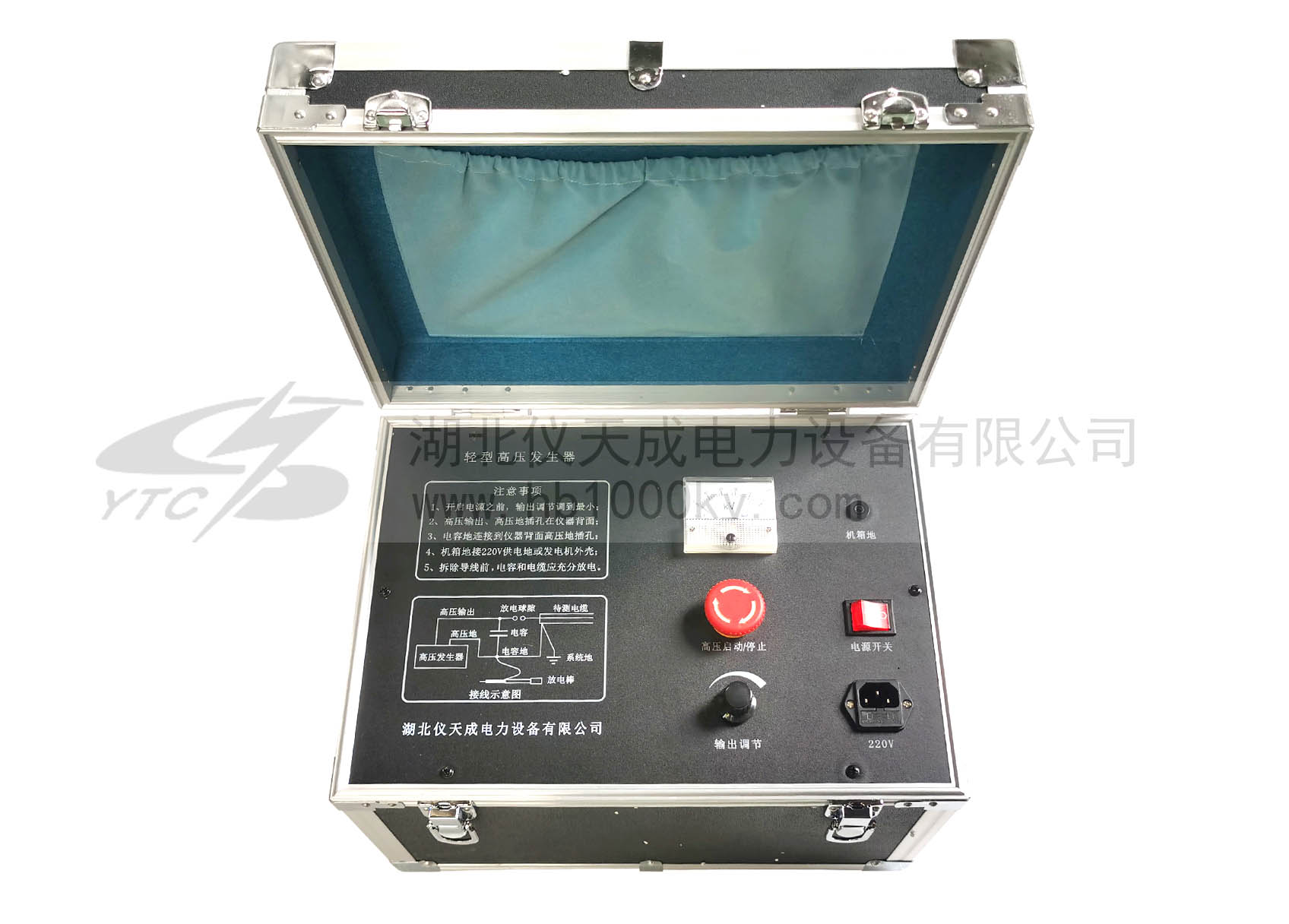

項目	輕型高壓發生器技術參數
直流高壓輸出：	35 KV。
沖擊高壓:	0～35kv連續可調

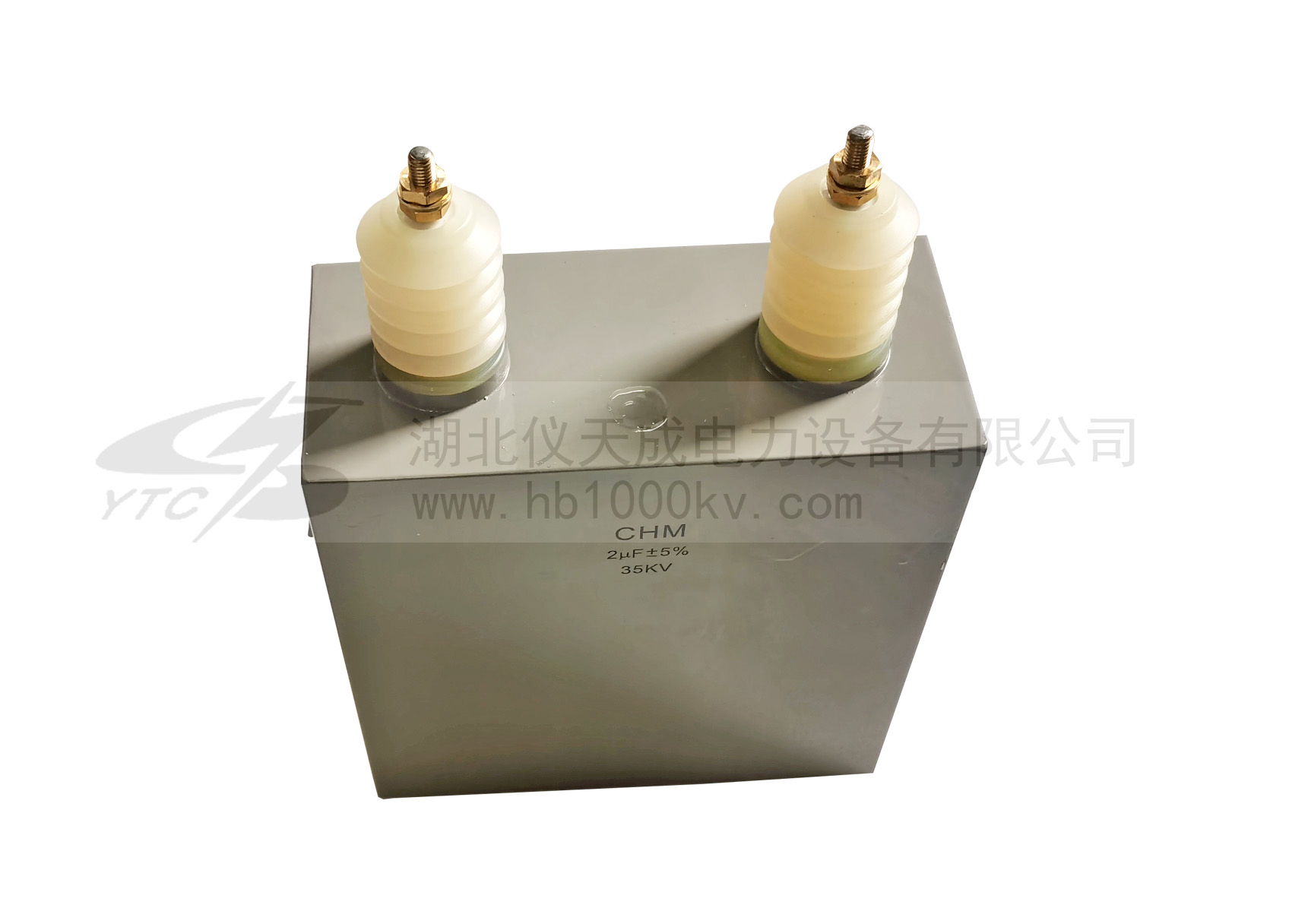

外接電容:	1～8μF
沖擊時間:	3～7秒
最大脈沖能量:	560～1600J
最大輸出電流：	50mA
電壓指示誤差:	±2%
電源電壓:	220VAC 50Hz
環境溫度:	-10～+50℃
重量/體積:	9kg / 380×260×260 mm
